支持的坐標系

地理坐標系：CGCS2000地理坐標系（通用的經緯度坐標系）、GCJ02地理坐標系

投影坐標系：北京54坐標（可選3度分帶法或6度分帶法的平面坐標系）

西安80坐標（可選3度分帶法或6度分帶法的平面坐標系）

CGCS2000坐標（可選3度分帶法或6度分帶法的平面坐標系）

UTM坐標（可選分區的平面坐標系）

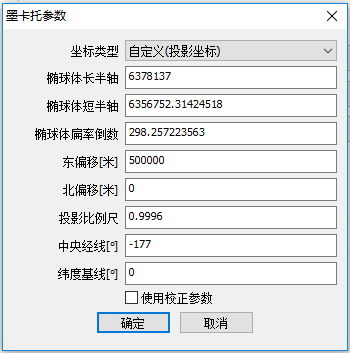

自定義投影坐標（可自設參數，如下圖）

SHP導入操作

（1）導入前準備工作：檢查SHP文件的相關的同名文件是否存在于同一目錄下，相關的同名文件如下：

SHP主文件：記錄點的XY值。

SHX文件：記錄每個單元在shp中的位置。

DBF文件：記錄每個單元對應的屬性值。

PRJ文件：記錄空間參考信息（即SHP所采用的坐標系類型）

同一目錄下如果缺少與SHP主文件相關的同名的SHX文件和DBF文件，需要將相關的同名SHX文件和DBF文件補齊，才能進行下一步的操作。

（2）點擊菜單"系統---導入對象"選擇SHP文件（也可以直接將SHP文件拖入奧維窗口），彈出"SHP導入?yún)?shù)" 設置頁面，如下圖：

PRJ坐標

如果SHP文件有配套的PRJ文件，則按PRJ文件的配置自動選擇坐標類型，并自動填寫坐標參數，點擊"坐標類型"右邊的""按鈕可查看坐標參數（如果SHP文件沒有配套的PRJ文件，則需要人工選擇坐標類型，并點擊"坐標類型"右邊的""按鈕設置坐標參數），如下圖：

DBF屬性

名稱：如果DBF文件里有點線面的名稱，則自動選擇為默認，按原來的名稱導入，也可以下拉選擇無名稱或選擇自定義名稱（可選DBF屬性表里的各項屬性作為名稱的一部分）。

備注：如果該SHP文件由奧維生成并帶有備注，則自動將備注選項選擇為默認，表示按導出前的備注內容作為備注，也可以下拉選擇無備注或選擇自定義備注內容（可選DBF屬性表里的各項屬性作為備注的一部分）。

（3）SHP導入?yún)?shù)設置完畢后，點擊"確定"按鈕，系統開始解析文件，解析完成后彈出"導入對象"對話框并提示導入對象的數量，如下圖：

（4）點擊"導入"按鈕完成導入操作。

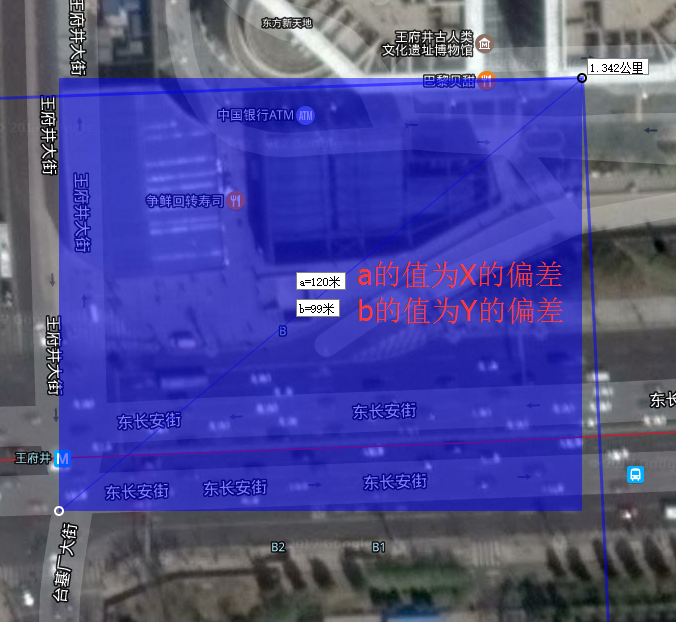

特別提示：導入后如果發現位置有偏差，可用奧維工具欄的矩形繪制工具測量XY偏差，如下圖:

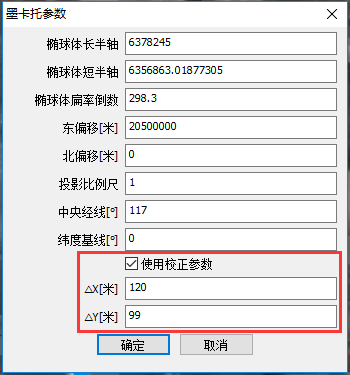

然后重新導入，并在前面第2步的"墨卡托參數"設置頁面勾選"使用校正參數"選項并填入XY的偏差值，如下圖：

向東偏移△X輸入正值，向西偏移△X輸入負值；向北偏移△Y輸入正值，向南偏移△Y輸入負值。

SHP導出操作

（1）在收藏夾選擇需要導出成SHP的文件或文件夾，然后點擊鼠標右鍵，選擇導出（也可以點擊菜單"系統---導出對象"，再選擇導出的對象），彈出"導出對象"窗口，如下圖：

（2）在"導出設置"里選擇格式為shp格式，如下圖：

（3）點擊"導出"按鈕，彈出另存為對話框，輸入SHP的文件名，如下圖：

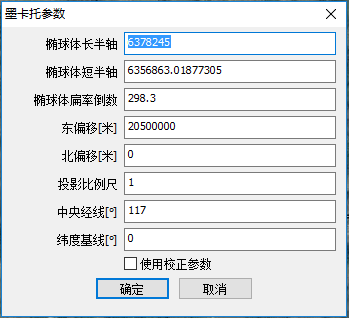

（4）點擊"保存"按鈕，彈出"墨卡托參數"選擇窗口，如下圖：

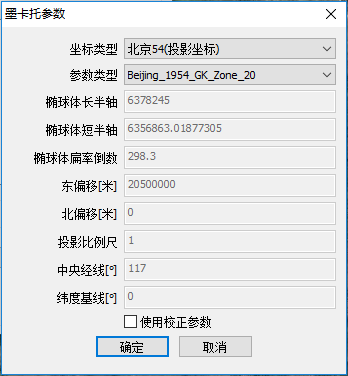

（5）點擊"坐標類型"的下拉窗口，選擇導出的坐標類型，比如"北京54"，再選擇北京54分帶坐標的參數類型，如下圖：

投影坐標的分帶命名規則詳見：http://www.ycxzjjs.com/118898-2/

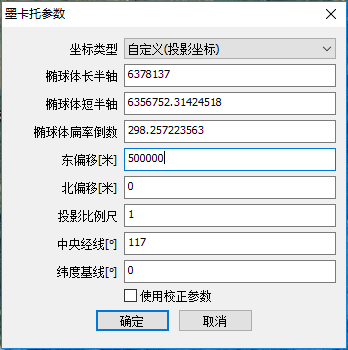

如果不使用系統預定義的分帶坐標，而使用自定義的中央經線、偏移值，可選擇"自定義（投影坐標）"，并設置投影參數，如下圖：

（6）點擊"確定"按鈕，提示導出完成，如下圖：
