在奧維互動地圖電腦端，您可以將地圖數據及奧維對象導出到CAD中，實現在CAD中查看影像底圖，編輯奧維標簽、軌跡、CAD對象。

1. 下載地圖數據

將地圖及奧維對象導出到CAD中，您需要先下載所需區域內的地圖數據。

關于下載地圖數據，請參考幫助文檔《如何下載地圖數據》，建議您繪制自定義區域下載地圖。

2. 設置標簽顯示名稱

要將奧維對象隨地圖一起導出到CAD，若區域內有標簽對象，您應當設置將標簽的名稱顯示在地圖上。

若標簽名稱已經顯示在了地圖上，請忽略此步驟。

在地圖上，點擊該圖形，點擊按鈕→【搜索該區域內對象】。

選擇【搜索標簽】，點擊【搜索】。

搜索出所有標簽對象后，選中第一個標簽，按住shift選擇最后一個標簽（批量選擇標簽），點擊【編輯】。

進入[標簽設置]，選擇【顯示名稱】，點擊【保存】。

默認勾選【文本顯示風格】，點擊【確定】，即可。

3. 導出成CAD

再進入到[圖形設置]對話框，點擊【高級】→【導出成圖片】。

在地圖預覽界面可以查看導出區域，設置您需要導出的地圖級別，勾選【僅顯示區域內的圖片】、【在地圖上顯示奧維對象】。

★說明：

• 保存成dxf，需要VIP或SVIP；若您的賬戶還不是VIP賬戶，請根據具體提示升級；
• 導出區域面積越大，像素越大；地圖級別越高，像素越大。

VIP和SVIP導出底圖及對象到CAD的限制如下表所示：

VIP級別	導出底圖最大像素數	導出dxf中包含的對象最大數量
VIP	100,000,000	2萬個
SVIP	700,000,000	100萬個

設置完成后，點擊【保存成CAD】。

若地圖沒有下載完整，系統會提示您有圖片未下載，您點擊【是】，前往下載。

下載完成后，返回到[導出成圖片]對話框，點擊【保存成CAD】。系統會彈出[警告]窗口，點擊【我已知曉】。

在彈出的[CAD文件選項]對話框，您需要設置文件類型、文件路徑、圖片分塊方式、奧維對象導出模式。

圖片分塊：建議保持默認為[圖片最大化]，此時導出是一整張圖片；當設置為[圖片固定大小]，導出時會被分成多個固定大小的圖片。

奧維對象：當選擇【奧維對象作為底圖導出】，在CAD中打開時，奧維對象不可進行修改操作；選擇【將奧維對象作為CAD矢量對象導出】時，在CAD中可對其進行編輯。

因此，建議選擇【將奧維對象作為CAD矢量對象導出】。

設置完畢后，點擊【確定】，進入dxf坐標系設置界面。

坐標系選擇原則：您要需要什么坐標系的文件，就選擇什么坐標系。選擇【橫軸墨卡托投影坐標】，是設置北京54、西安80、CGCS2000。

坐標類型：您可以根據實際需要選擇【經緯度<——>北京54】【經緯度<——>西安80】【經緯度<——> CGCS2000】【經緯度<——> UTM】或者【經緯度<——>自定義】，本文以CGCS2000為例。

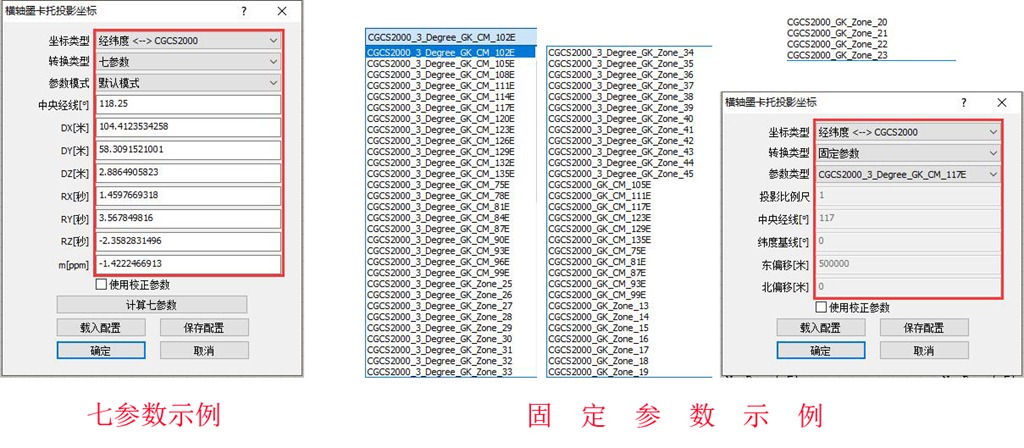

轉換參數：根據您需要的CAD圖紙測量參數選擇，奧維提供七參數、三參數、四參數、全參數、固定參數等選項。本文以七參數和固定參數為例。

設置完成后，點擊【確定】。

設置完成后，點擊【導出】，等待完成。完成后，點擊【關閉】，即可。

在您設置的路徑下，會生成一個文件夾和一個CAD文件。CAD文件為奧維對象矢量數據，文件夾存放CAD文件關聯的影像底圖。

在CAD中打開導出的文件，您可以看到影像底圖及奧維對象。
